Produktauswahl
Soundmodule Audioverstärker Raucherzeuger Multiswitch Servoelektronik
1. Digitale RC Soundmodule
Allgemeines
Bei allen angebotenen Soundmodulvarianten handelt es sich um digitale Soundmodule für RC Modelle.
Folgende Motorzustände sind enthalten:
Starten, Leerlauf, kurzes Zwischengas, Vollgas im Stand, Beschleunigen, geschwindigkeitsabhängiges Fahrgeräusch, Übergang in den Leerlauf und Motor abstellen. Sondergeräusche wie Hupe,
Türen, Druckluft, Waffen, usw. sind je nach Modell vorhanden.
Es können bis zu zwei Fahrtregler gleichzeitig überwacht werden. Damit sind die Module besonders für den Einsatz in Kettenmodellen geeignet.
Da die Geschwindigkeitsinformation direkt am Empfänger abgegriffen wird, sind alle Module auch für brushless Motore geeignet.
Um die Ausgangsleistung dem Modellmaßstab anpassen zu können, besitzt das Modul TBS5 eine externe Endstufe. Somit lassen sich für große Modellmaßstäbe Endstufen aus dem KFZ HiFi-Bereich verwenden. Für kleinere Maßstäbe stehen kompakte Kleinverstärker zur Verfügung.
Es steht eine Vielzahl an Originalaufnahmen zur Verfügung, wobei das Soundangebot ständig erweitert wird. Hierbei haben wir uns besonders auf seltene Panzerfahrzeuge spezialisiert. Falls Sie eigene Aufnahmen zur Verfügung
stellen, können diese von uns auf das Soundmodul portiert werden.
Die Module TBS Micro und TBS Mini können kundenseitig selbst programmiert werden.
Als Option stehen soundsynchrone Raucherzeuger zur Auspuffsimulation zur Verfügung.
Weiterhin sind Schaltausgänge möglich, um soundsynchrone oder allgemeine Aktionen im Modell zu starten.
Folgende Bedienarten stehen zur Verfügung:
A: Kodierer
Diese Drehschalter / Taster Kombination wird in den Sender eingebaut und an einen freien Prop.kanal angesteckt.
Zum Einbau können in der Regel bereits vorhandene Einbauplätze der Sender verwendet werden.
Das gewünschte Geräusch wird über eine der 12 Positionen des Drehschalters angewählt und über den Taster gestartet.
Dies ermöglichte eine komfortable und direkte Anwahl der Geräusche.
Prinzipiell handelt es sich beim Kodierer um ein “Poti mit Raststellungen”.
B: Direkte Bedienung über einen Prop.kanal:
In dieser Bedienart kann das Soundmodul über einen Prop.kanal mit 3-Stellungs-Taster direkt bedient werden.
Es stehen folgende Varianten zur Auswahl:
Bedienart “Indirekte Soundanwahl”
Das gewünschte Geräusch wird durch mehrmaliges Tasten nach oben angewählt. Tasten nach unten startet das gewählte Geräusch.
Das zuletzt gewählte Geräusch kann ohne erneute Anwahl mehrmals gestartet werden (z.B. MG Salven).
In dieser Bedienart können alle auf dem Modul verfügbaren Sounds oder Funktionen ausgelöst werden.
Bedienart “Direkte Soundawahl”
In dieser Bedienart können zwei Sounds direkt angewählt werden. Tasten nach oben = Sound1, tasten nach unten =Sound2.
Bedienart “Autostart”
In dieser Bedienart startet das erste Anfahren des Modell den Motorsound. Nach 20s Leerlauf stellt sich der Motor automatisch ab.
Hier sind KEINE Sondergeräusche (z.B. Hupe) möglich!
Weitere Details entnehmen Sie bitte den jeweiligen Bedienungsanleitungen.
Zur Fertigstellung und Inbetriebnahme des Soundsystems in Ihrem Modell sind modellbauübliche Lötkenntnisse erforderlich.
Die angebotenen Module sind keine eigenständigen Geräte.
Unsere außergewöhnliche Soundsammlung wird ständig erweitert.
Hierbei haben wir uns auf moderne und historische Panzerfahrzeuge sowie Flugzeuge spezialisiert.
Eine Übersicht der aktuell verfügbaren Aufnahmen finden Sie unter Download -> Sounds.
Bitte beachten Sie auch unsere Demos
Soundmodul TBS 5 II
RC Soundmodul für gleichzeitiges Abspielen von Fahr- und Sondergeräuschen.
Das Modul besitzt eine integrierte Klangregelstufe. Bässe und Höhen können getrennt eingestellt werden!
Es stehen zwei soundsynchrone Schaltausgänge zur Verfügung.
Hierüber kann z.B. Mündungsfeuer über LEDs simuliert werden.
Weiterhin kann ein dynamischer Raucherzeuger zur Auspuffsimulation angeschlossen werden.
- 22050 Hz Abtastrate für höchste Soundqualität
- Integrierte Klangregelstufe für Bass und Höhen
- Bis zu zwei Antriebsmotoren können überwacht werden, ideal für Kettenfahrzeuge
- Stufenlose Motordrehzahl, reagiert verzögerungsfrei auf Geschwindigkeitsänderungen
- Bedienung über freien Proportionalkanal ODER Schalteingänge (Multiswitch o. ä.)
- Keine eigene Soundprogrammierung nötig, einfach nur anstecken, “Plug & Play”
- Raucherzeugeroption für soundsynchrone Auspuffsimulation (Demovideo)
- Galvanische Trennung aller Eingangssignale, dadurch keinerlei Störübertragungen
- Externer Verstärker, keine Leistungseinschränkung bei Großmodellen
- Große Soundauswahl von Militär- und Zivilfahrzeugen
Bedienungsanleitung TBS5 (PDF) Preis: 215 €
Zubehör:

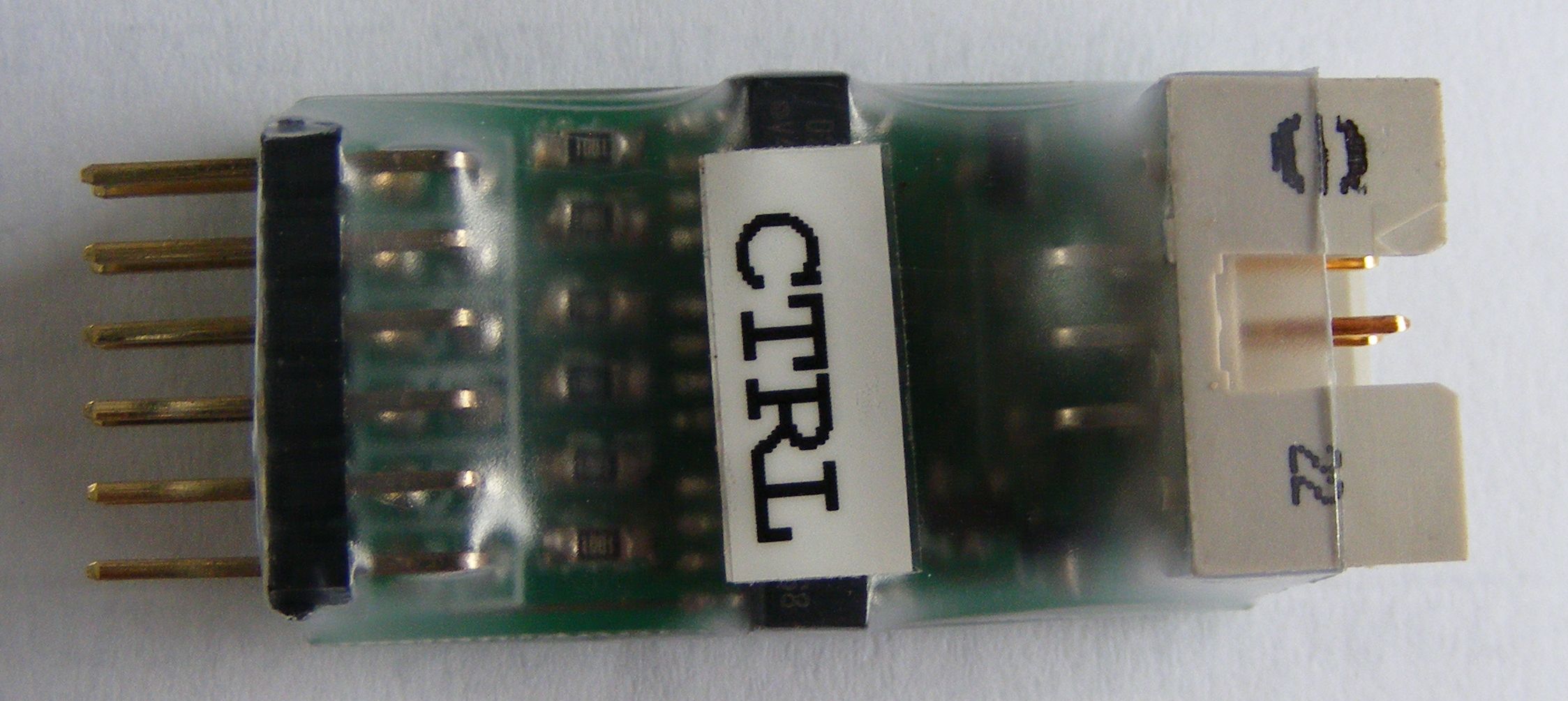

Kodierer Digital-Steuerung
(nur TBS 5) Verstärker Raucherzeuger
Preis: 47 Euro Preis: 25 Euro
Soundmodul TBS Mini
Dieses Soundmodul wurde speziell für den Einsatz in Elektroflugzeugen und anderen Funktionsmodellen
entwickelt.
Es ist eine Weiterentwicklung des weltweit bewährten TBS Micro.
Bedienungsanleitung TBS Mini (PDF)
- Kundenseitig völlig frei programmierbar
- Große Auswahl an Originalaufnahmen (z.B. Corsair, ME109, Spitfire, Cesna, LKWs,...)
- Soundqualität 22KHz
- 16Mbit Soundspeicher, ausreichend für ca. 93s Aufzeichnungslänge
- Interner 1,2W Verstärker an 8 Ohm
- Externer Verstärker optional, dadurch skalierbare Ausgangsleistung je nach Modell.
(z.B. 2x40W an 2Ohm und 12V ODER 50W an 8 Ohm und 50V Versorgung) - Bis zu 6 integrierte Schaltausgänge (Multiswitchfunktion)
- Auslösbar über Geräusch (z.B. Mündungsfeuer über MG Sound) oder autark
- Schalt-, Tast- oder Blink/Blitzfunktion
- Licht- / Blinkersteuerung - Ansteuerung externer Raucherzeuger zur Auspuffsimulation (siehe unten). Für Flugmodelle nicht geeignet !
- Zwei Schalteingänge zum automatischen Auslösen von Sondergeräuschen
(z.B. Reifenquietschen über Schaltkontakt am Fahrwerk) - Zwei Servoausgänge z.B. zur Ablaufsteuerung eines Einziehfahrwerks (Rad + Klappen)
- Es ist nur ein Proportionalkanal zur Bedienung nötig.
- Anschluß am Empfänger, parallel zum Fahrtregler, somit für Brushless und DC Motoren geeignet
- Horizontale Anschlüsse über steckbare Servokabel, dadurch rundumisolierung mit Schrumpfschlauch möglich
- Inklusive Anschlußkabel
- Sehr geringe Abmessungen und Gewicht
- USB oder RS232 Schnittstelle über externen Programmieradapter (optional)
- Über kostenlose Software TBS Flash umfangreich einstellbar
- Es können selbst zusammengestellte oder Benedini Sounds auf das Modul geladen werden
- Firmware update, d.h. Sie haben immer die aktuelle Software auf Ihrem Modul ! - Zwei Sounds gleichzeitig abspielbar (Motor plus Sondergeräusch) ab TBS Flash Ver. 1.0.1.0.
Technische Daten TBS Mini:
Betriebsspannung: 3,5 – 12V (aus Empfänger)
Interner Verstärker: 1,2W an 8 Ohm und 5V Versorgung
Schaltausgänge: Minus schaltend, max. 12V/0,5A
Abmessungen: nur 55x25x10mm !
Gewicht: nur 6g !
Gewichte der optionalen Zusatzkomponenten (Info Flugzeuganwendung):
2x40W Verstärker: 35g
50W Verstärker: 45g
Lautsprecher R10S (100x100x36mm): ca. 160g
Das Soundmodul wird standardmäßig in der Bedienart “Autostart”ausgeliefert, somit ist kein extra Bedienkanal am Empfänger nötig.
Der Motor springt beim ersten Gas geben automatisch an und wird nach 20s im Leerlauf automatisch abgestellt.
Die Kombination mit einem der obigen Verstärker und einem bzw. zwei R10S Lautsprechern hat sich in Flugmodellen weltweit x-fach bewährt!
(siehe Demos -> Flugzeuge)
Preise TBS Mini:
Fertig bespielt und vorkonfiguriert, zum sofortigen Einsatz: 99 Euro
USB Programmieradapter für TBS Mini + Switch: 24 Euro
USB Programmieradapter für TBS Mini + TBS Micro + Switch: 28 Euro
(Dieser wird nur einmalig benötig um Sounds auf dem Modul zu ändern oder das Modul umzukonfigurieren)
Zubehör:
2x40W Verstärker: 49 Euro
50W Verstärker: 79 Euro
Kodierer: 47 Euro (optionales Bedienelement zum Einbau in den Sedner, siehe oben)
Lautsprecher R10S (100x100x38mm, 160g) : 12 Euro -> Lautsprecher
Lautsprecher SPH-30 (80x80x42mm, 150g): 36 Euro
Lautsprecher BF-45 (45x26mm, 32g): 12 Euro
Spezial Y-Kabel zum Anschluß eines zweiten Fahrtreglerkanals bei Kettenmodellen (1x Stecker 2x Buchse): 4,90 Euro
NEU:
Hochleistungs LED für Mündungsfeuer: 5 Euro LED.pdf
Verdrahtungsservice entspr. den Modellgegebenheiten: ca. 5 Euro (je nach Aufwand)
Soundmodul TBS Micro V2.0
*** Das kleinste und leichteste Soundmodul am Markt ***
Abmessungen: 11,5 x 24,5 (16,5) mm !!!
.
Gewicht: 4g
Mit integrierter 1W Endstufe. Aufgrund der Abmessungen ist das Modul ideal für den Maßstab 1/87 oder Elektroflugzeuge geeignet. Der Anschluss des Moduls erfolgt parallel zum Fahrtregler.
Alle Anschlüsse sind zusätzlich am Platinenrand vorhanden, wodurch die Platine leicht auf 16,5mm gekürtzt werden kann.
Ist im Modell etwas mehr Platz, so ist die Ausführung TBS Micro Plug mit Stiftleisten und einem passenden Kabelsatz zum direkten Anstecken an den Empfänger lieferbar
Der Kabelsatz umfasst ein spezielles Y-Kabel (2xfamale, 1xmale) zum einfachen Anschluss von Regler und Soundmodul am Empfänger, sowie einem “Patchkabel” (2x female) zum Anschluss des Bedienkanals.
Preise TBS Micro:
Fertig bespielt und vorkonfiguriert, zum sofortigen Einsatz: 99 Euro
Fertig bespielt und vorkonfiguriert, mit Steckanschlüssen und Kabel: 106 Euro
USB Programmieradapter für TBS Mini + Switch: 24 Euro
USB Programmieradapter für TBS Mini + TBS Micro + Switch: 28 Euro
(Dieser wird nur einmalig
benötig um Sounds auf dem Modul zu ändern oder das Modul umzukonfigurieren)
Upgrade älterer TBS Micro Module auf V2.0: 19 Euro
Leistungsverstärker mit 2x40W (an 14V, 2Ohm Lautsprecher, 10% THD)
Dieser kompakte Standardverstärker ist mit allen Soundmodulen kombinierbar. Die Auslieferung erfolgt im
Schrumpfschlauch, mit montiertem Haltewinkel, der gleichzeitig als Kühlkörper dient. Die Montage sollte auf einer metallischen Fläche oder in einem Luftstrom erfolgen, um zusätzliche Kühlung zu gewährleisten.
Bedienungsanleitung 2x40W Verstärker (PDF) Preis: 49 €
Leistungsverstärker mit 50W (an 45V, 8 Ohm) und 24 - 50V Betriebsspannung
Dieser Verstärker ist besonders für den Einsatz in Elektroflugzeugen geeignet.
Er kann direkt aus dem Flugakku versorgt werden.
Bedienungsanleitung 50W/50V Verstärker (PDF) Preis: 79 €
Leistungsverstärker mit 6W (an 12V, 8 Ohm) und 7,2 - 16V Betriebsspannung
Dieser Verstärker ist besonders für Fahrzeugmodelle mit wenig Platzangebot geeignet.
Bedienungsanleitung 6W Verstärker (PDF) Preis: 35 €
In der Regel sind folgende Lautsprecher der Marke Visaton lagermäßig verfügbar: R10S, FR12, K50, K50SQ, BF-45 und FRS7
Technische Daten sind zu finden unter: www.visaton.de
Für Flugzeuganwendungen werden unten stehende Lautsprecher in Kombination mit dem 2x40W Verstärker empfohlen:
2 Stück R10S: 100x100x36mm, 160g Gewicht Schalldruck: 90dB (1W/1M) Preis/Stück: 12 Euro (Standard für Flugmodelle)
2 StückSPH-30: 80x80x42mm, 150g Gewicht Schalldruck: 87dB (1W/1M) Preis/Stück: 36 Euro
Für kleiner Flugmodelle (auch Schaummodelle) sind folgende Lautsprecher geeignet:
2 Stück BF-45: ca. 50x26mm, 32g Gewicht Preis/Stück: 15 Euro
4-6 Stück K50SQ: 51x51x19mm, 50g Gewicht Preis/Stück: 6 Euro
Einbaubeispiele in Kundenmodellen (PDF)
Raucherzeuger für Benedini RC-Soundmodule auf WASSERBASIS
Dieser Raucherzeuger zur Auspuffsimulation kann mit den Soundmodulen TBS5 und TBS Light
II kombiniert werden. Er arbeitet auf Wasserbasis und benötigt KEIN Rauchöl!
Zum Einsatz kommt ein Ultraschall-Wasserzerstäuber, wie er in Zimmerspringbrunnen Verwendung findet.
Mit dieser Option ist eine soundsynchrone Auspuffsimulation möglich, bei der Rauchmenge und Ausströmgeschwindikeit dem jeweiligen Modellzustand angepasst werden. Bei
abgestelltem Motor tritt kein Rauch aus. Während dem Startvorgang wird eine große Rauchmenge ausgestoßen.
Der Raucherzeuger wird als “Mechanikbausatz” mit allem nötigen Zubehör geliefert, außer
dem Wasserbehälter.Somit ist es möglich Behälter und Schlauchanschlüsse den jeweiligen
Modellgegebenheiten anzupassen. Die Steuerelektronik wird betriebsfertig ausgeliefert
Bed.anleitung (PDF) Preis: 149 €
Raucherzeuger für Benedini RC-Soundmodule auf Ölbasis
Mit dieser Option ist eine soundsynchrone Auspuffsimulation möglich, bei der Rauchmenge und
Ausströmgeschwindikeit dem jeweiligen Modellzustand angepasst werden. Bei abgestelltem Motor tritt kein Rauch aus. Während dem Startvorgang wird eine große Rauchmenge ausgestoßen. Der Raucherzeuger wird als “Mechanikbausatz”
mit allem Zubehör geliefert, somit kann der Aufbau den unterschiedlichen Modellgegebenheiten angepasst werden. Die Steuerelektronik wird betriebsfertig ausgeliefert.
Bedienungsanleitung (PDF) Preis: 189 €
4. Elektronischer Schaltbaustein / Multiswitch
Über die Konfigurationssoftware TBS Flash kann dieser Multiswitch frei konfiguriert werden.
Es stehen bis zu 6 Ausgänge mit 12V/0.5A Schaltleistung zur Verfügung.
Zwei Ausgänge können als Servoausgang konfiguriert werden.
Ist der Sender bereits mit einem Kodierer (siehe oben) ausgerüstet, so können nicht genutzte Kodiererstellungen zur Bedienung des Multiswitches verwendet werden.
TBS Switch (PDF) Preis: 69 Euro Kabelsatz: 5 Euro
Mit dieser Servoelektronik ist es möglich aus jedem 12/24V Gleichstromgetriebemotor (z.B. Kfz
Fensterheber- oder Scheibenwischermotor) ein Hochleistungsservo zu bauen. An der Abtriebswelle muss lediglich ein Poti zur Stellungserfassung angebracht werden. Es besteht eine galvanische Trennung
zwischen Steuer- und Leistungsteil.
PWRServo (PDF) Preis: 99 €
